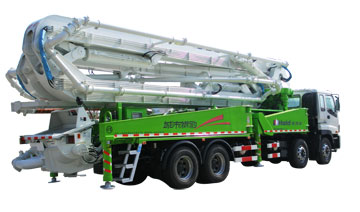

底盘系统
|
序号 |
项目 |
单位 |
HDL5400THB |
|
1 |
底盘型号
|
/ |
BENZ4141 |
|
2 |
底盘驱动方式
|
/ |
8×4 |
|
3 |
轴距
|
mm |
1700+4600+1350 |
|
4 |
柴油机功率
|
KW |
300 |
|
5 |
柴油机排放标准
|
/ |
欧Ⅲ标准 |
|
6 |
整车最高行驶速度
|
Km/h |
85 |
|
7 |
整车最小转弯半径
|
m |
12.95 |
|
8 |
接近角/离去角
|
(°) |
27/10.2 |
|
9 |
轮胎规格
|
/ |
315/80R22.5 |
|
10 |
整车质量
|
kg
|
39810
|
|
11
|
外形尺寸（长×宽×高）
|
mm
|
12440×2490×3980
|
臂架系统
|
序号
|
项目
|
单位
|
技术参数
|
|
1
|
垂直布料高度
|
m
|
46.2
|
|
2
|
水平布料半径
|
m
|
42.2
|
|
3
|
布料最大深度
|
m
|
32.5
|
|
4
|
臂架控制方式
|
/
|
手动、有线、无线遥控
|
|
5
|
臂架折叠方式
|
/
|
上支点式“RZ”型
|
|
6
|
各节臂旋转角度
|
(°)
|
90/180/180/180/265
|
|
7
|
回转角度
|
(°)
|
365
|
|
8
|
支腿纵向跨距
|
mm
|
9600
|
|
9
|
前支腿横向跨距
|
mm
|
10300
|
|
10
|
后支腿横向跨距
|
mm
|
9950
|
|
11
|
末端软管长度
|
m
|
3
|
泵送系统
|
序号
|
项目
|
单位
|
HDL5400THB
|
|
1
|
混凝土理论输送量（低压/高压）
|
m3/h
|
135
|
|
2
|
混凝土理论输出压力（高压/低压）
|
Mpa
|
7
|
|
3
|
混凝土分配阀
|
/
|
“S”阀
|
|
4
|
液压系统压力
|
Mpa
|
32
|
|
5
|
输送缸缸径×行程
|
mm
|
Φ230×2100
|
|
6
|
主油泵排量
|
ml/r
|
125+125/190+75
|
|
7
|
混凝土塌落度
|
mm
|
120-230
|
|
8
|
换向次数（高压/低压）
|
times/min
|
26/16
|
|
9
|
混凝土输送管直径
|
mm
|
Φ125
|
|
10
|
料斗容积
|
m3
|
0.7
|
|
11
|
水箱容积
|
L
|
780
|
|
12
|
液压油箱容积
|
L
|
1200
|
|
13
|
上料高度
|
mm
|
≤1500
|
|
|
