宇通重工-YTQ165一体式潜孔钻机


YTQ165一体式潜孔钻机产品推介书

  一、概述

  YTQ165一体式潜孔钻机是露天采矿一揽子设备中钻孔环节的关键设备之一。是以高压空气为动力源,以动力头和潜孔冲击器为执行原件的高效率钻孔设备。其动力头带动钻杆,钻杆通过冲击器连接钻头;工作时钻杆带动钻头旋转起到磨碎岩石的作用,同时冲击器对钻头进行冲击进而冲击岩石;高压压缩空气通过钻杆将岩石粉末吹出。除潜孔冲击器采用空气动力外,其余如行走、自动装卸钻杆和变幅等动作均采用液压动力。

  潜孔钻机广泛应用于矿山、冶金、建材、铁路、国防施工及土石方等露天工程的爆破孔钻凿。

  二、技术描述与配置

  YTQ165一体式潜孔钻机主要由行走底盘下车、可调平上车总成、变幅结构、滑架、换杆装置、动力头及钻具等组成。

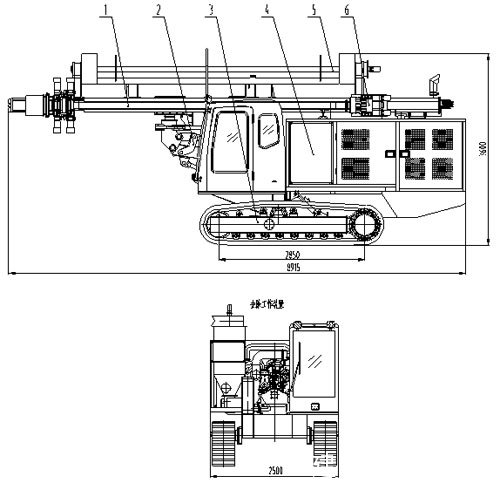

1.滑架 2. 变幅机构 3.行走底盘下车 4. 可调平上车总成 5.换杆装置 6. 动力头及钻具

  图1 YTQ165一体式潜孔钻机结构图

  1、履带式行走底盘下车

  该底盘由液压履带行走机构和左右梁结构件组成。主要由行走减速机、驱动轮、引导轮及涨紧装置总成、履带总成、支重轮、托链轮等部件组成。由液压系统供给行走马达压力油,行走马达通过行走减速机带动驱动轮旋转,从而使整个履带行走机构实现前进、后退、左转弯、右转弯和原地旋转等动作。

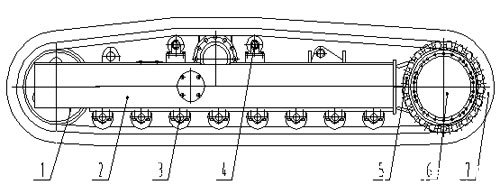

1.引导轮 2.左(右)梁 3.支重轮 4.托链轮 5.驱动轮 6.行走减速机 7.履带

图2 行走底盘下车

  2、上车总成

  该部分主要由驾驶室、上车平台、发动机系统、空压机机头、空压机电控柜、油气筒、液压油箱、燃油箱、散热系统、脉冲袋式除尘器、液压系统零件等组成。发动机是整台设备的动力源,其中飞轮端通过高弹联轴器与空压机机头相连,将机械能转化为气压能;而发动机曲轴端输出的机械能通过液压主泵转化为液压能,通过主阀分配后流向各执行原件,并通过马达和减速机重新转化为机械能。该部分还起到连接履带底盘和承载工作装置的作用,通过液压油缸可改变上车相对于下车的角度,以便于调整整机重心。同时,脉冲袋式除尘器也布置在上车平台。

(来源:宇通重工)
