塔机安全监控系统接入塔机电控系统说明
- 时间:2014-11-20 15:26
- 来源:建设行业信息网
【本网讯】QAKJ型塔机安全监控管理系统(以下简称监控系统)在塔机电控系统的接入采用与原安全装置相同的控制原理、不改变塔机电控系统的功能和性能,完全满足JGJ332-2014《建筑塔式起重机安全监控系统应用技术规程》3.1.3 “在既有塔机升级加装安全监控系统安装时,不得改变塔机原有安全装置及电气控制系统的功能和性能”的要求。
1 常规机械式安全装置接入塔机电控系统的方法
目前塔机常规的(如机械式高度限位器、幅度限位器、回转限位器、重量限制器、力矩限制器)内部均配有触点开关,触点开关带有常闭点和常开点,接线时将触点开关的常闭点(或常开点)接入塔机的电控系统,根据塔机的工作范围来调试安全装置即可正常使用。当塔机工作达到设定的额定工作能力时,触点开关的常闭点就会断开(或常开点接通)来切断塔机相应的控制电路,使电机停止工作以保证塔机的安全。

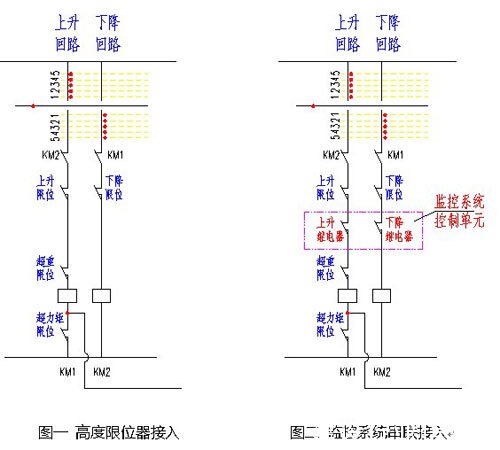

如图一,某一塔机高度限位器的上升和下降触点开关的常闭点接入电控系统的电路图。当上升限位发生时,常闭点断开,上升回路切断,电机停止工作。
2 监控系统接入塔机电控系统的方法及对原系统的影响
监控系统的控制输出单元采用继电器来实现触点开关的功能,同样设有常开点、常闭点。如原机械限位器使用常闭点接入塔机电控系统,则将继电器的常闭点串联接入;如原机械限位器使用常开点接入塔机电控系统,则将继电器的常开点并联接入。
图一所示高度限位器接入的塔机电控系统,加装监控系统时控制单元采用串联接入,如图二所示。从图二中可以看出,当高度限制器断开时,相应回路切断,电机停止运行;当监控系统控制单元断开时,也对相应回路切断,电机停止运行。
所以,加装监控系统没有影响或破坏原有的电控系统,反而对原有电控系统增加了一级安全措施,实现双重保护,提高塔机的安全级别。即:无论原有机械式限位器限位,还是监控系统报警限位,都会切断危险电路,保证塔机安全。
3 塔机安全监控系统故障时的应急措施
当监控系统故障,控制输出单元处于断开状态,则塔机无法工作,此时应联系服务人员进行故障排除。
如塔机必须工作、服务人员无法立即解除故障,在判定机械式安全装置正常时可启动监控系统应急措施:
征得设备管理人员同意后,可启动监控系统的备用装置——安全锁;将安全锁打开,则监控系统的所有控制输出继电器均处于导通状态,塔机可正常工作,
如果监控系统供电不正常,则上述方法无法使塔机工作,可采用对控制输出单元的端子进行短接的方式,该方式等同于监控系统未安装。
上述应急措施在塔机必须工作情况下使用,此时塔机不受监控系统保护、必须谨慎操作,并尽快联系服务人员解除故障。(山东富友慧明测控设备有限公司 李楠楠)
