2016上海宝马展新品速递(2)

  CI5X系列反击式破碎机可以用于中硬和较软的岩石粗碎和中细碎作业,如石灰石和白云石等岩石,如建筑垃圾、水泥矿山尾矿等固体废弃物,众多的优势、高精尖的配置使得该款设备成为大处理量生产线破碎最佳解决方案。

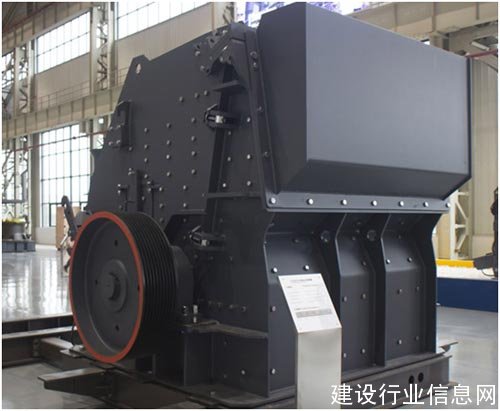

  图:世邦集团CI5X系列反击式破碎机

  (三) 世邦集团C6X160颚式破碎机全新来袭

  日前,世邦工业科技集团全新推出的C6X160颚式破碎机亮相2016上海宝马展,成为目前国内外市场上最理想的粗碎设备。C6X160系列颚式破碎机是公司在多年的产品研发和数千条生产线的工程服务经验基础上,针对市场上现有颚式破碎机生产效率低、安装维护困难等问题,开发的新一代高能效颚式破碎机,其设备结构、使用功能和生产效率等各项指标均为国际一流水平。

  当考虑高效地对坚硬、强磨蚀性物料进行破碎时,C6X系列颚式破碎机无疑代表了国际最先进的破碎技术和制造水平,其设备结构、制造工艺及材料选择决定了其机身的高强度、应用的广泛性,不仅可以用于最坚硬的岩石和矿石的粗碎作业,还可以在地面和井下最苛刻的生产环境下连续生产,确保客户生产效能的最大化。

  腔型完美 生产效率高

  设备腔型是在反复的计算和实践应用的基础上优化设计的,经过优化的设备运动学性能更高,配合大冲程、陡肘板倾角设计,使破碎腔最底部的冲程更大,物料吞吐能力更强。

  设备核心转动部件,如大偏心距重型锻造偏心轴、高转动惯量的铸造飞轮和高强度整体铸钢轴承盒,强劲的动力配合合理设备转速,确保设备稳定的高效率生产。

  结构合理 整机强度高

  设备机架采用模块式无焊接结构,机架由两块热轧钢板和两个高强度铸钢件组成,利用高强度螺栓和柱销固定,配合先进的加工制造工艺,机架强度更高。

  设备动颚体采用高质量铸钢铸造而成,整体结构经过优化后更为合理,使其在高频率破碎坚硬物料时依然保持很好的可靠性。

  功能先进 安装维护快捷

  设备采用双楔块调整排矿口,可以配置液压辅助调整,设备调整更方便;设备配备四个大规格轴承和可靠的迷宫式密封,采用油脂集中润滑,可以配备自动润滑系统,润滑方便可靠性更高。

  设备电机和主机一体式安装,减少设备安装空间,无需制作电机基础;设备安装采用弹性限位块和橡胶减震装置,对基础冲击小,免地脚螺栓,设备基础制作和安装更快捷。

  设计独特 应用范围广

  设备独特的分离式结构和免地脚安装形式,对设备基础要求更低,而且每个主要零部件都可以拆分开来,除了保证设备在地面固定生产线中稳定运行外,还可以用于移动式生产线以及井下作业。

  除了独特的结构及安装形式,设备还配置多种形式颚板,可以为不同的物料提供合适的颚板,提高设备效率,设备应用范围更广,是粗碎作业的理想升级换代产品。

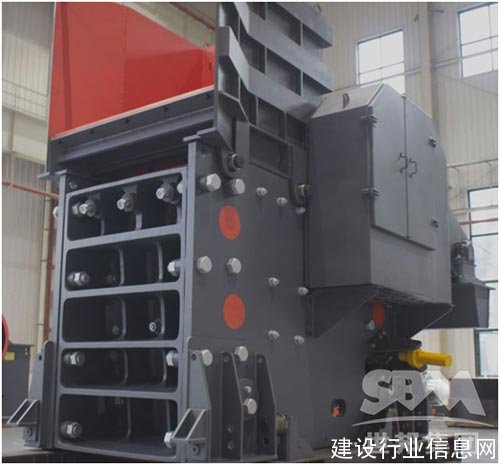

  图:世邦集团C6X160颚式破碎机

  (四) 世邦集团VSI6X系列立轴冲击式破碎机

  针对砂石市场对规模化、集约化、节能环保以及高品质机制砂的需求增加,世邦工业科技集团在数千台冲击破制砂整形应用技术基础上,进一步对冲击破的结构和功能进行优化设计,推出了新一代高效率低成本的制砂整形设备---VSI6X系列立轴冲击式破碎机,该款设备被誉为精品制砂整形设备,在2016上海宝马展上受到客户的好评。

  VSI6X系列立轴冲击式破碎机一大创新之处在于采用“石打石”与“石打铁”破碎两种腔型,且“石打石”料衬和“石打铁”反击块结构都根据设备的工作状态进行特殊设计,使设备破碎效率明显提高,同时适应了不同客户的破碎需求,同时众多的结构创新也使得VSI6X立轴冲击式破碎机成为当前及未来破碎制砂设备的新宠。

  高效冲击破碎 出料品质高

  设备经过对物料在设备内运动和破碎状态的反复计算模拟及实践验证,对叶轮的结构和转速、破碎腔的结构和大小等进行优化,物料在破碎腔内经过多次高效的冲击破碎,在确保破碎效率的同时获得更好的粒型。

  设备破碎腔可以根据需求配置“石打石”和“石打铁”腔型,当采用“石打铁”腔型时,可以获得更多的成品;当采用“石打石”腔型时,可以获得更高品质的成品,更优的出料级配和更好的立方体粒型。

  四口深腔叶轮 破碎效率高

  设备采用全新的四口深腔叶轮设计,优化物料抛射角和速度,物料通过量大,破碎效率提高,设备破碎性能比传统三口叶轮有大幅度提升。

  设备对破碎腔型结构优化,“石打石”料衬和“石打铁”反击块结构都根据设备的工作状态进行特殊设计,使设备破碎效率明显提高;主机体结构调整,确保出料顺畅。

  易损件更耐磨 使用成本低

  叶轮是设备的核心部件,通过对叶轮部分结构及工艺优化,同时采用高质量耐磨材料,易损件的使用寿命大幅度提升,大大降低了设备的易损件使用成本。当用于超硬物料处理时,推荐用户可以选用“石打石”工作模式,耐磨件更少,使用成本更低。

  设备从入料到出料都非常注重减少设备磨耗,同时还增加了简单的起吊装置,设备在更换易损件时更加方便,维护停机时间更短。

  全自动稀油润滑 工作更可靠

  设备润滑采用稀油润滑并配备风冷系统,控制系统采用PLC智能控制,可以实现全自动润滑控制,润滑温度可调控,为轴承工作提供更理想的工作条件,确保设备持续长时间可靠工作。

  设备轴承筒为全新的结构设计,获得多项国家专利,轴承筒定位、防尘和密封更可靠;配套进口轴承,进一步确保转动的可靠性。

  VSI6X立轴冲击式破碎机不仅可以用于坚硬岩石的制砂和整形作业、矿石的细碎作业,还可以用于建筑垃圾、煤矸石、尾矿等固体废弃物处理等,是目前市场上首选的节能环保型高效率制砂和整形设备。


  图:世邦集团VSI6X系列立轴冲击式破碎机

  (五)世邦集团MB5X摆式悬辊磨粉机华丽来袭

  随着冶金、建材、化工、矿山等行业对物料加工的要求越来越高,基于对磨粉设备更高性能的追求,世邦工业科技集团在前四代悬辊磨粉机的基础上进行了突破性创新设计、专注性能、优化细节,根据三十余年产品现场实地检测数据的积累和实验分析,研发出拥有多项发明专利技术的第五代摆式悬辊磨粉机——MB5X系列摆式悬辊磨粉机。

  MB5X摆式悬辊磨粉机代表了当今最先进的粉磨加工技术,全新结构设计的专利技术应用使得该设备运行和维护成本更低、环保性能更出色、出料品质更优,是更新换代的最好选择,对于石灰石、方解石、大理石、重晶石、长石、滑石、铝矾土、磷矿石、氧化铁红、白云石、花岗岩、烟煤、无烟煤、褐煤、高岭土、膨润土、石膏等莫氏硬度7级以下、含水量在6%以下的各种非易燃易爆的脆性矿产物料均可进行粉磨。

  稀油润滑磨辊装置 维护成本低

  MB5X摆式悬辊磨粉机磨辊装置采用稀油润滑,该技术在国内属于首创,免维护、易操作。稀油润滑为油浴润滑,无需频繁加油,比油脂润滑更方便,且维护成本更低。

  取消铲刀筒结构 提高研磨效率

  铲刀筒结构配合大直径磨辊设计,研磨效率更高。磨腔内无铲刀筒结构,研磨腔通风面积更大且风送阻力更小,配合大直径磨辊的超强碾压力,直接提升研磨效率。

  蜗壳弹性减震结构 设备稳定性更高

  蜗壳弹性减震结构,有效阻断主机振动损伤。蜗壳与机座之间采用特殊弹性结构,结合橡胶减震垫设置,直接避免因底座振动对选粉机运转稳定性的影响,杜绝因底座振动造成蜗壳和中机体震裂的问题。

  网孔式磨辊吊架 物料输送效率高

  磨辊吊架采用异型网孔设计,保证吊架强度的同时有效增加研磨腔通风面积,在降低风阻的同时,直接提升物料输送效率。

  槽式铲刀流道 研磨效率高

  MB5X摆式悬辊磨粉机采用特殊凹槽形铲刀流道,可有效汇聚物料,更加便于铲刀将物料送至研磨区,提升研磨效率。

  新型笼式选粉机 系统电耗低

  选粉机采用低阻力吊挂式笼式选粉机,分选粒度范围窄、分选效率高、系统能耗低,同等物料和细度等条件下,比叶片式选粉机电耗低,产能高。

  与MB5X系列摆式悬辊磨粉机偕同而来的是流畅优雅的外观曲线,采用有限元动态模拟分析软件设计,所有加强构件布置合理,确保设计的强度和重量均衡、疲劳应力控制在安全范围内,避免了设备存在焊接应力导致的开裂隐患。同时配合数控全自动下料切割,切割面非常光滑,无批缝产生,孔的位置度高,比依靠人工全手动画线钻孔更加美观精准。
