方圆集团塔机参与平安集团PC项目建设显身手

  【建设行业 报道】住宅产业化采用工业化的绿色生产方式来建设建筑,旨在降低生产成本、提高施工效率、保证工程质量,是建筑业发展的趋势和必然。而在施工过程中起重机械的性能也直接影响到了工程的施工进度和质量。

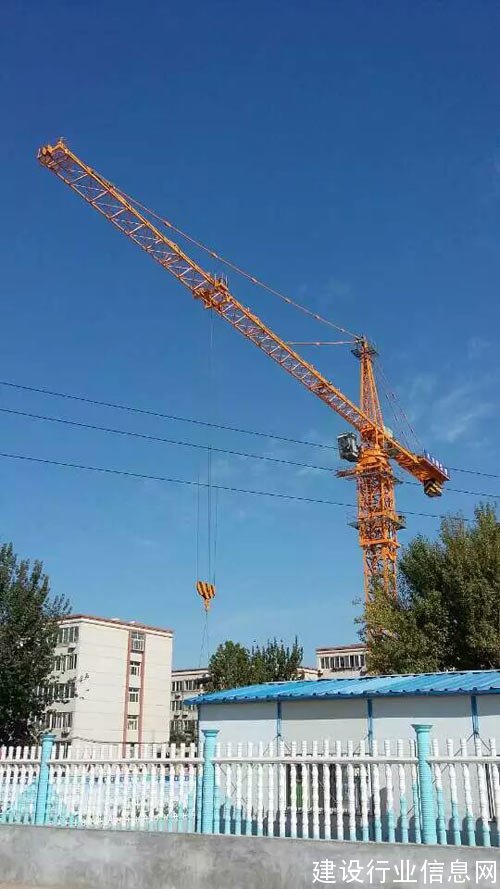

  平安集团是我省率先试验PC(Prefabricated Concrete Structure)工程项目的大型建设集团之一,在产业化施工过程中其构件的吊运和安装过程中均采用的方圆集团生产的QTZ250(TC7030)塔式起重机,因塔机起升、回转、变幅机构均采用变频调速控制,运行平稳、就位缓慢、制动准确等特点,对于项目建设起到了关键性的作用,得到了平安集团领导的好评。

  QTZ250(TC7030-12t)塔机主要特点如下:

  QTZ250(TC7030)塔式起重机为水平臂架、小车变幅、上回转、自升式塔式起重机。起升、回转、变幅机构均采用变频调速控制。调速范围大、起制动平稳,能延长结构和传动件的使用寿命,对钢丝绳排绳和寿命也大有益处,同时提高了塔机的安全性;标准节为鱼尾板销轴连接的片式组装结构,方便储存和运输,另外配置倾斜式爬梯,使上下塔机更加方便、安全;套架结构为可拆装的双U型结构,平衡臂为多节组合式,满足集装箱的运输要求。

  QTZ250(TC7030-12t)塔式起重机整机示意图

  2、主要技术参数

  名称单位参数

  额定起重力矩kN.m2500

  最大起重量t12

  工作幅度m3.1~70/65/60

  最大工作幅度处起重量t3/3.7/4.2

  起升高度m倍率独立式附着式

  245200

  445100

  起升性能倍率 24

  起升速度m/min0~800~400~400~20

  起重量t36612

  回转速度r/min0~0.7

  变幅速度m/min0~63

  顶升速度m/min0.45

  塔身截面尺寸m2×2

  工作温度℃-20~+40

  整机功率kW77.5(不包括顶升电机)

  3、起重特性表

  4、QTZ250(TC7030-12t)塔机各部分介绍

  4.1、塔机主要结构件均采用Q345B低合金钢材料,以提高塔机耐低温使用性能。

  4.2、标准节为鱼尾板销轴连接的片式组装结构,便于集装箱运输,同时配置倾斜式爬梯,使上下塔机更加方便、安全。塔身结构底部采用加强设计。

  4.3 套架结构为可拆装的双U型结构,平衡臂为多节式组合式,便于国际集装箱的运输。

  4.4考虑在安装与拆卸过程中结构件尺寸和重量较大,设计安装支架,增加其安装拆卸的

  安全性和降低对吊装设备的要求。

  4.5 起升机构采用变频调速控制,起制动平稳,慢就位速度可长时间运行,基本可以实现零速制动,运行平稳无冲击,能延长结构和传动件的使用寿命,对钢丝绳排绳和寿命也大有益处,同时提高了塔机的安全性。另外起升机构采用大直径双折线槽卷筒,能有效的改善钢丝绳的排绳状况,减小钢丝绳的摆角,提高钢丝绳的使用寿命。

  4.6变幅机构由变频电机、内藏式行星减速器、卷筒等组成,具有结构紧凑、传动效率高、制动安全可靠、定位准确等特点。

  4.7回转机构采用力矩电机加变频控制,具有调速范围宽,转差大,结构紧凑,可靠性高的特点。减速器为4级行星传动,输出齿轮齿形为“鼓齿形”,能保证齿轮与回转支承保持正确的啮合状态,从而保证机构的正常运转,提高回转支承和回转减速器的使用寿命。回转机构与回转支承为外齿啮合,便于机构的维护保养。

  4.8电气控制系统特点和齐全的安全装置。

  电控系统:该塔机的电控系统由国内知名专业配套厂家设计生产。①电气元件均采用国内外知名品牌,性能稳定、质量可靠;②电气元件的连接与安装专业化生产,连接牢固,抗振能力强;元件间采用多股铜线,线端端子压固,电流传导效果好,有效发挥元件性能。

  安全装置:齐全、可靠,设有高度限位器、幅度限位器、回转限位器、起重量限制器、力矩限制器、风速仪、障碍灯、四合一保护器、载重小车防断绳、防断轴保护装置等,同时配备塔机安全监控管理系统,确保塔机工作安全、可靠.



(汪新军 )
